粉尘浓度监测报警方案
昆山工厂粉尘爆炸事故发生后，国家安检部门提出要严肃治理粉尘超标问题，为适应市场需要，仪器仪表技术部门及时制定出粉尘检测报警提供*简方案，该方案由公司三个防爆产品：
GCG1000(A)型粉尘浓度传感器、KXB18 型声光报警器、KDW127/12B 浇封兼本安直流电源，外加一个本安接线盒组成。
本方案*大的特点是全部由本质**型防爆产品组成，可适用于具有爆炸性粉尘的危险环 境中粉尘的监测和报警。粉尘浓度传感器可以实时监测环境中粉尘浓度，遇到粉尘超标时，声 光报警器会以声音和红光闪烁方式进行报警，提示客户紧急处理危险，达到预防灾害的目的。

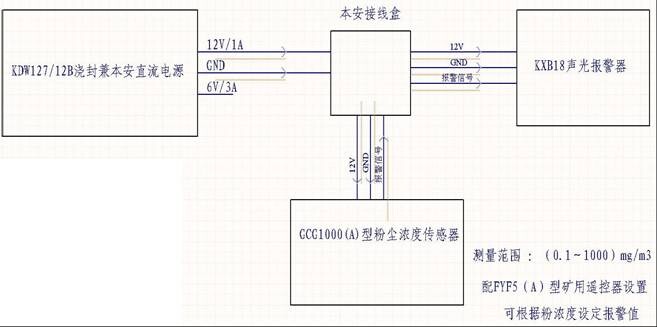

以下为方案框图：
配置清单
|
序号
|
产品名称
|
产品型号
|
数量
|
备注
|
|
|
|
|
|
|
|
1
|
粉尘浓度传感器
|
GCG1000(A)
|
1
|
|
|
2
|
矿用本安型声光报警器
|
KXB18
|
1
|
|
|
3
|
浇封兼本安直流电源
|
KDW127/12B
|
1
|
|
|
4
|
本安接线盒
|
JHH-4
|
|
|

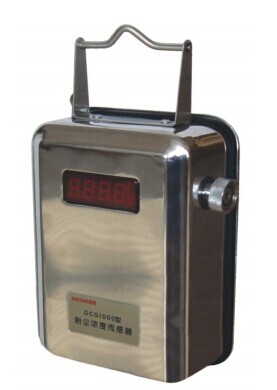

产品名称：GCG1000(A)型粉尘浓度传感器 产品简介：
该产品吸收消化了国内外先进的测尘技术，可与各种煤矿**监控系统配套，连续检测存 在易燃易爆可燃性气体混合物环境中浮游粉尘的浓度。具有测量快速准确、灵敏度高、就地显 示、远程信号传输、性能稳定、预置 K 值等特点。
主要技术指标：
|
项目
|
技术指标
|
|
测量范围
|
（0.1～1000）mg/m3
|
|
测量相对误差
|
≤10%
|
|
采样流量误差
|
≤±2.5%
|
|
采样流量稳定性
|
≤±5%
|
|
采样流量
|
2L/min
|
|
工作电源
|
DC(9 ～24)V/250mA(本安电源)
|
|
输出信号
|
(200～1000)Hz、(4~20)mA
|
|
防爆标志
|
Exib I Mb
|
|
显示方式
|
4 位 LED
|
|
外形尺寸
|
270×145×73mm
|
|
重量
|
1.6kg
|
|
配套设备
|
FYF5（A）型矿用遥控器
|

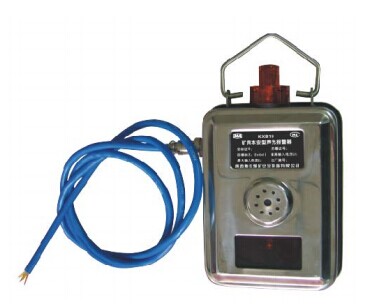

产品名称：KXB18 矿用本安型声光报警器 产品简介：
KXB18 矿用本安型声光报警器是通过配套设备控制，以声光信号指示井下甲烷、一氧化碳 等参数是否超限，以及开关量报警器是否异常等信息的矿用固定式**仪表，适用于煤矿井下 各作业场所中使用。报警器为矿用本质**型，工作可靠，结构简单，使用灵活方便。
使用环境条件
——环境温度: -5℃～40 ℃； ——相对湿度: ≤95%（+25℃）；
——大气压力: （80 ～116 ）kPa； ——无显著震动、冲击和淋水的场所；
4、贮存温度: -40 ℃～60 。℃
5、防爆型式和防爆标志
防爆型式：矿用本质**型；
防爆标志：ExibⅠMb。
主要技术参数
1.一般性能：
a）工作电压：12～24V DC；
b）工作电流：≤100mA；
c）控制信号：0/5～24V DC 电压信号；
d）传输电缆：采用四芯电缆，*大传输距离 2km.
2.报警功能：
a）声级强度：≥85dB；
b）报警光信号：20m 处清晰可见。
c）当报警器有 0/5～24V DC 电压型控制信号时，报警器发出声光报警；当有相反的控 制信号时报警器停止声光报警。
外形尺寸：（217.2×125.5×54）mm； 重量：＜1.7kg

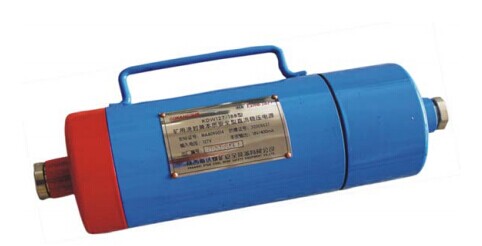

产品名称： KDW127/12B 型直流稳压电源
产品简介：
该产品采用矿用浇封兼本安型防爆结构，后备电源的充放电及投入切换全部由单片机系统智能管理。具有体积小、重量轻等特点。适用于存在易燃、易爆可燃性气体混合物环境中，为矿用传感器等本质**型设备提供电源。
主要技术指标：
|
项目
|
技术指标
|
|
输入电压
|
AC （95~140）V
|
|
输出电源
|
DC12V/1A、6V/3A
|
|
过压保护
|
13.5V (12V)、7.5V(6V)
|
|
防爆标志
|
Exd[ib] Mb I Mb
|
|
外形尺寸
|
φ 120×350mm
|
|
重量
|
4kg
|
|
备用电源
|
转换时间
|
≤20ms
|
|
电池参数
|
AA 8Ah×5
|
|
工作时间
|
≥3.5h(1.2V/1A)、3h(6V/3A)
|
|
充电时间
|
≤9h
|
本公司保留对此宣传资料内容进行修改而不另行通知的权利
